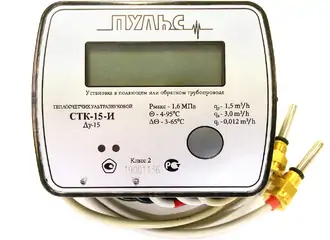

Теплосчетчики ПУЛЬС СТК предназначены для измерений количества, параметров теплоносителя, тепловой энергии, тепловой мощности в закрытых системах водяного теплоснабжения.

Теплосчетчик ПУЛЬС СТК зарегистрирован в Государственном реестре СИ, № 68038-17

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика расхода, преобразователей температуры и вычисления количества, параметров теплоносителя, тепловой энергии, тепловой мощности в закрытых системах водяного теплоснабжения.

СОСТАВ ТЕПЛОСЧЕТЧИКА

В состав теплосчетчика входит:

  • - ультразвуковой датчик объемного расхода теплоносителя;
  • - пара термопреобразователей сопротивления Pt 1000;
  • - вычислитель.

МОДИФИКАЦИИ ТЕПЛОСЧЕТЧИКОВ ПУЛЬС СТК

Модификации

Интерфейс

Ду 15

Ду 20

ПУЛЬС СТК-15-М

ПУЛЬС СТК-20-М

Meter-Bus  (M-bus)

ПУЛЬС СТК-15-И

ПУЛЬС СТК-20-И

типа токовая петля по ГОСТ IEC 61107-2011

ПУЛЬС СТК-15-М-RS-485

ПУЛЬС СТК-20-М-RS-485

RS-485

ДИАПАЗОН ИЗМЕРЯЕМЫХ РАСХОДОВ, ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА

Наименование параметра

Единица измерения

Значение параметра

Диаметр условного прохода (Ду)

мм

15

20

Нижнее значение объемного расхода, qмин (qi*)

м3

0,012

0,025

Постоянное значение расхода, qном (qp*)

1,5

2,5

Верхнее значение расхода, qмакс (qs*)

3,0

5,0

Длина, не более

мм

110

130

Ширина, не более

80

80

Высота, не более

96

105

Масса, не более

кг

0,75

0,85

Присоединительные размеры датчика объемного расхода (по ГОСТ 6357-81)

дюйм

G¾ – B

G1

* Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011.

ЕДИНИЦЫ ИЗМЕРЕНИЙ

Характеристика

Значение

Количества тепловой энергии (тепловой мощности)

Гкал; кВт×ч (Гкал/ч; кВт)

Температуры и разности температур теплоносителя

°С

Расхода теплоносителя

м3

Объема теплоносителя

м3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика

Единица измерения

Значение

Пределы допускаемой относительной погрешности измерений

количества энергии,

%

±(3+4·Δtmin/Δt+0,02×qp/q)

Пределы допускаемой абсолютной погрешности измерений температуры

°С

± (0,6 + 0,004 ×t)

Пределы допускаемой абсолютной погрешности измерений

разности температур теплоносителя

%

±(0,5+3×Δtmin/Δt)

Пределы допускаемой относительной погрешности измерений

объемного расхода (объема),

%



±(2+0,02×qp/q), но не более ±5

Диапазон измерений температуры теплоносителя

°С

от 4 до 95

Диапазон измерений разности температур теплоносителя

°С

от 3 до 65

Емкость индикаторного устройства при отображении количества

тепловой энергии

кВт

999999,9

Цена единицы младшего разряда при отображении количества энергии

кВт

0,1

Емкость индикаторного устройства при отображении количества

тепловой мощности

МВт×ч

99999,999

Цена единицы младшего разряда при отображении количества энергии

кВт/ч

0,001

Емкость индикаторного устройства при отображении объемного расхода

м3

99999,999

Цена единицы младшего разряда при отображении объема

м3

0,001

Емкость индикаторного устройства при отображении объема

м3

999999,99

Цена единицы младшего разряда при отображении объема

 м3

0,01

Цена единицы младшего разряда по температуре (разнице температур)

°С

0,01

Время реакции датчиков температуры

сек

32

Максимально допустимое рабочее избыточное давление

МПа

1,6

Максимальная потеря давления в датчике расхода при qp

МПа

0,025

Напряжение электропитания от элемента питания постоянного тока

В

3,6

Срок службы элемента питания, не менее

год

6

Степень защиты по ГОСТ 14254-96



IP 65

Сетевые интерфейсы

Импульсный выход



Цена импульса



0,001 Гкал/имп., 1 Квтч/имп.

Длительность импульса

мс

4(100)*

Паузы между импульсами

мс

4(25)*

M-bus



в соответствии с  BS EN 13757-3:2004

RS-485

Скорость передачи данных

бод

2400

Питание

В

24

Условия окружающей среды при эксплуатации

класс С по ГОСТ Р ЕН 1434-1-2011

Расположение датчика объемного расхода



подающий или обратный трубопровод

Средний срок службы

год

12

Средняя наработка на отказ

час

104000

Глубина архивов

мес.

38
